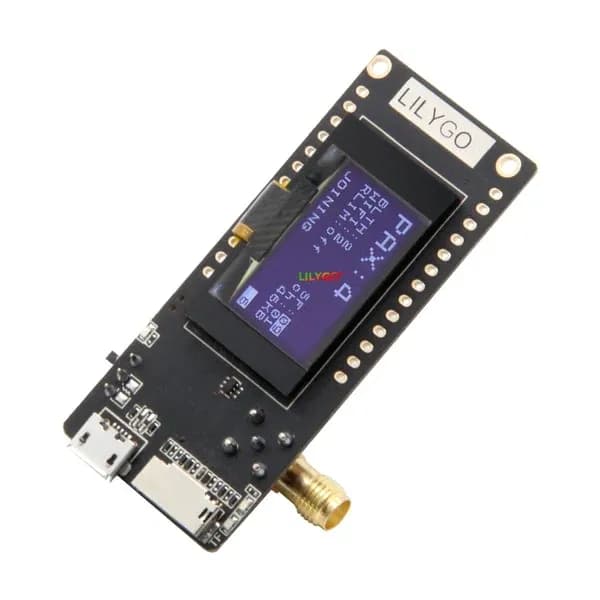

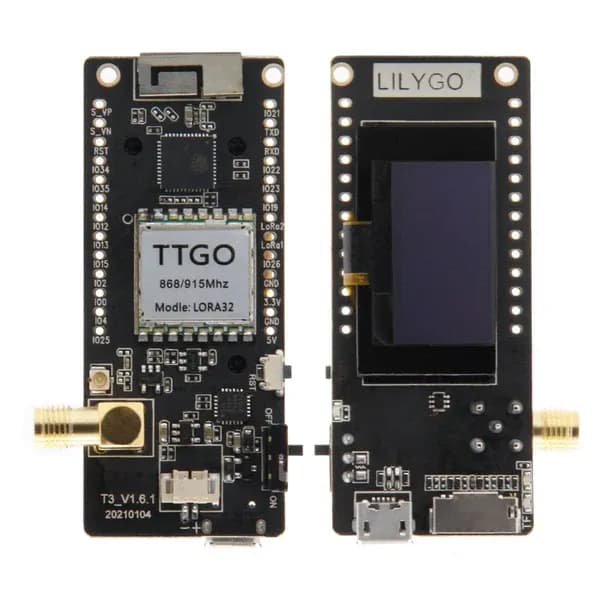

Плата розробки LILYGO TTGO Paxcounter LoRa32 V2.1 1.6.1 ESP32 868MHz

LILYGO TTGO Paxcounter LoRa32 V2.1_1.6.1 868MHz — це потужна відлагоджувальна плата на базі двоядерного мікроконтролера ESP32-PICO-D4, спроектована для розробки проектів у сфері Інтернету речей (IoT), бездротового моніторингу та LoRaWAN-мереж. Версія V2.1_1.6.1 містить ряд апаратних оптимізацій, зокрема покращену схему управління живленням, інтегровану зарядку для Li-ion/LiPo акумуляторів та розширенну периферію.

Основою радіочастотного тракту є модуль LoRa (SX1276), який працює на частоті 868 МГц, що забезпечує далекобійну передачу даних із низьким енергоспоживанням. На платі встановлено графічний OLED-дисплей 0.96" (SSD1306) для відображення системної інформації, слот для карт пам'яті MicroSD, а також вбудовані модулі Wi-Fi та Bluetooth (BLE). Плата поставляється з попередньо завантаженим або оптимізованим під проект Paxcounter — софтом для підрахунку кількості пасажирів/людей поблизу за допомогою аналізу Wi-Fi та Bluetooth сигналів без порушення приватності.

Основні характеристики:

• Мікроконтролер: ESP32-PICO-D4 (240 МГц, 2 ядра, 520 КБ SRAM, 4 МБ Flash)

• Бездротові інтерфейси: Wi-Fi 802.11 b/g/n, Bluetooth v4.2 BR/EDR та BLE

• LoRa чип: Semtech SX1276

• Робоча частота LoRa: 868 МГц

• Дисплей: OLED 0.96 дюйма, роздільна здатність 128×64 (I2C, контролер SSD1306)

• Слот для карт пам'яті: MicroSD (SPI interface)

• Управління живленням: Контролер AXP192 / TP4054 (зарядка Li-ion/LiPo 3.7 В)

• Антенні роз'єми: SMA для LoRa антени, вбудована 3D-антена для Wi-Fi/BT

• Інтерфейс підключення/прошивки: USB Type-C (USB-to-UART CP2104 / CH9102)

• Робоча напруга: 3.3 В (вхідне живлення через Type-C 5 В або Li-ion акумулятор)

• Кнопки: Power, Reset, Boot (IO0)

• Комплектація: Плата LILYGO LoRa32 V2.1_1.6.1, 868 МГц антена, кабель живлення JST 2-pin, контактні гребінки
